Linux下ELF文件与Linux进程内存布局

ELF文件

可重定位文件

这类文件包含了代码和数据，可以被用来链接成可执行文件或共享目标文件，静态链接库也可以归为这一类。

可执行文件

这类文件包含了可以直接执行的程序。

共享目标文件

这类文件包含了代码和数据，可在以下两种情况下使用：

• 链接器可以使用这种文件跟其他的可重定位文件和共享目标文件链接，产生新的目标文件。

• 动态链接器可以将几个共享目标文件与可执行文件结合，作为进程映像的一部分来运行。

核心转储文件

ELF文件格式

文件头（ELF header）

我们首先看一下elf.h中的文件内容

/usr/include/elf.h
32位
typedef struct
{
  unsigned char	e_ident[EI_NIDENT];	/* Magic number and other info */
  Elf32_Half	e_type;			/* Object file type */
  Elf32_Half	e_machine;		/* Architecture */
  Elf32_Word	e_version;		/* Object file version */
  Elf32_Addr	e_entry;		/* Entry point virtual address */
  Elf32_Off	e_phoff;		/* Program header table file offset */
  Elf32_Off	e_shoff;		/* Section header table file offset */
  Elf32_Word	e_flags;		/* Processor-specific flags */
  Elf32_Half	e_ehsize;		/* ELF header size in bytes */
  Elf32_Half	e_phentsize;		/* Program header table entry size */
  Elf32_Half	e_phnum;		/* Program header table entry count */
  Elf32_Half	e_shentsize;		/* Section header table entry size */
  Elf32_Half	e_shnum;		/* Section header table entry count */
  Elf32_Half	e_shstrndx;		/* Section header string table index */
} Elf32_Ehdr;

64位
typedef struct
{
  unsigned char	e_ident[EI_NIDENT];	/* Magic number and other info */
  Elf64_Half	e_type;			/* Object file type */
  Elf64_Half	e_machine;		/* Architecture */
  Elf64_Word	e_version;		/* Object file version */
  Elf64_Addr	e_entry;		/* Entry point virtual address */
  Elf64_Off	e_phoff;		/* Program header table file offset */
  Elf64_Off	e_shoff;		/* Section header table file offset */
  Elf64_Word	e_flags;		/* Processor-specific flags */
  Elf64_Half	e_ehsize;		/* ELF header size in bytes */
  Elf64_Half	e_phentsize;		/* Program header table entry size */
  Elf64_Half	e_phnum;		/* Program header table entry count */
  Elf64_Half	e_shentsize;		/* Section header table entry size */
  Elf64_Half	e_shnum;		/* Section header table entry count */
  Elf64_Half	e_shstrndx;		/* Section header string table index */
} Elf64_Ehdr;

• e_ident: 16个字节
  1. 前四个字节：所有ELF文件都必须相同的标识码
  2. 第五个字节：标识ELF的文件类型
  3. 第六个字节：字节序
  4. 第七个字节：ELF文件主版本号
  5. 后面的9个字节ELF标准没有定义
• e_type: ELF文件类型
• e_machine：ELF文件的CPU平台属性
• e_version：ELF文件版本
• e_entry：ELF程序的入口虚拟地址
• e_phoff：
• e_shoff：段表在文件中的偏移
• e_flags：ELF标识位，用来标识一些ELF文件平台相关的属性
• e_ehsize：ELF文件头本身的大小
• e_phentsize：
• e_phnum：
• e_shentsize：段表描述符的大小
• e_shnum：段表描述符的数量，其值等于ELF文件中拥有的段的数量
• e_shstrndx：段表字符串表所在的段在段表中的下标。

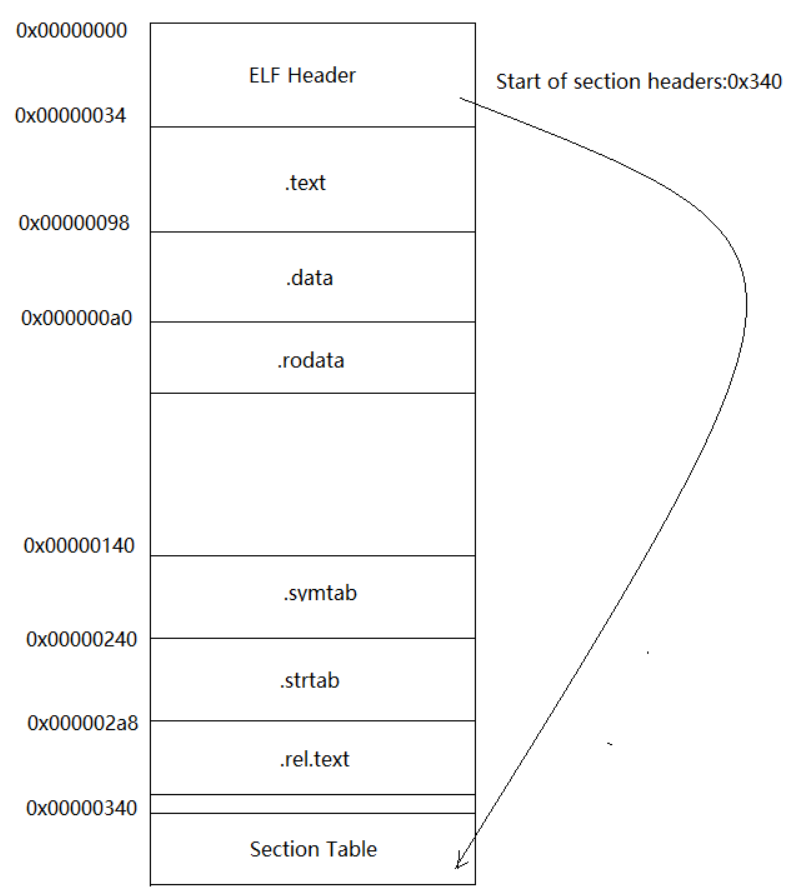

段表（Section header table）

/* Section header.  */

typedef struct
{
  Elf32_Word	sh_name;		/* Section name (string tbl index) */
  Elf32_Word	sh_type;		/* Section type */
  Elf32_Word	sh_flags;		/* Section flags */
  Elf32_Addr	sh_addr;		/* Section virtual addr at execution */
  Elf32_Off	sh_offset;		/* Section file offset */
  Elf32_Word	sh_size;		/* Section size in bytes */
  Elf32_Word	sh_link;		/* Link to another section */
  Elf32_Word	sh_info;		/* Additional section information */
  Elf32_Word	sh_addralign;		/* Section alignment */
  Elf32_Word	sh_entsize;		/* Entry size if section holds table */
} Elf32_Shdr;

typedef struct
{
  Elf64_Word	sh_name;		/* Section name (string tbl index) */
  Elf64_Word	sh_type;		/* Section type */
  Elf64_Xword	sh_flags;		/* Section flags */
  Elf64_Addr	sh_addr;		/* Section virtual addr at execution */
  Elf64_Off	sh_offset;		/* Section file offset */
  Elf64_Xword	sh_size;		/* Section size in bytes */
  Elf64_Word	sh_link;		/* Link to another section */
  Elf64_Word	sh_info;		/* Additional section information */
  Elf64_Xword	sh_addralign;		/* Section alignment */
  Elf64_Xword	sh_entsize;		/* Entry size if section holds table */
} Elf64_Shdr;

• sh_name：段名
• sh_type：段的类型
• sh_flags：段的标志位
• sh_addr：段虚拟地址
• sh_offset：段在文件中的偏移
• sh_size：段的长度
• sh_link：段的链接信息
• sh_info：段的链接信息
• sh_addralign：段地址对齐
• sh_entsize：项的长度

注意：段的名字对于编译器、链接器是有意义的，但是对于操作系统来说，并没有什么实质的意义，对于操作系统来说，一个段该如何处理取决于它的属性和权限。

段表的结构比较简单，它是一个以“Elf_Shdr”结构体为元素的数组，数组元素的个数等于段的个数，每个“Elf_Shdr”结构体对应一个段，“Elf_Shdr”又被称为段描述符。

Segment和Section?

一个“Segment”包含一个或多个属性类似的“Section”，对于相同权限的段，把它们合并在一起当作一个段进行映射。

映射以后在进程的虚拟空间中只有一个相对应的虚拟内存区域。这样做的好处是可以明显的减少页面内部碎片，从而节省内存空间。

“Segment”的概念实际上是从装载的角度重新划分了ELF的各个段，在将目标文件链接成可执行文件的时候，链接器会尽量把相同权限属性的段分配在同一空间。

总的来说，“Segment”和“Section”是从不同的角度来划分同一个ELF文件，从“Section”的角度来看就是链接视图，从“Segment”的角度来看就是执行视图。

Linux进程内存布局

看下面这段代码：

test.c

#include<stdio.h>
#include<stdlib.h>
#include<unistd.h>

int A;
int B=0;
int C=2;
static int D;
static int E=0;
static int F=4;
const  int G=5;
const  char H=6;

int main()
{
    int a;

    int b=0;

    int c=2;

    static int d;

    static int e=0;

    static int f=4;

    const  int g=5;

    char char1[]="abcde";

    char *cptr = "123456";

    int *heap =malloc(sizeof(int)*4);

    printf("PID is :%d\n",getpid());

  	printf("int A                           A_addr=%p\n",&A);
	printf("int B=0                         B_addr=%p\n",&B);
    printf("int C=2                         C_addr=%p\n",&C);
    printf("static int D            D_addr=%p\n",&D);
    printf("static int E=0          E_addr=%p\n",&E);
    printf("static int F=4          F_addr=%p\n",&F);
    printf("static int G=5          G_addr=%p\n",&G);
    printf("const int H=6           H_addr=%p\n",&H);

    printf("\n");

    printf("int a                           a_addr=%p\n",&a);
    printf("int b=0                         B_addr=%p\n",&b);
    printf("int c=2                         c_addr=%p\n",&c);

    printf("\n");

    printf("static int d            d_addr=%p\n",&d);
    printf("static int e=0          e_addr=%p\n",&e);
    printf("static int f=4          f_addr=%p\n",&f);
    printf("const int g=5           g_addr=%p\n",&g);

    printf("\n");

    printf("char char1[]='abcde'\t\t\t char1_addr=%p\n",char1);
    printf("char char1[]='abcde'\t\t\t &char1_addr=%p\n",&char1);
    printf("char *cptr ='1'\t\t\t\t cptr_addr=%p\n",&cptr);
    printf("value of the cptr \t\t\t cptr_value=0x%p\n",cptr);
    printf("value of %p \t\t\t value_0x%p = %d\n",cptr,cptr,*cptr);
    printf("int* heap = malloc(sizeof(int)*4)\t heap_addr =%p\n",heap);
    printf("int* heap = malloc(sizeof(int)*4)\t &heap_addr =%p\n",&heap);

    pause();

    free(heap);
    return 0;
}

walkerrev_ll@ll-PC:~/Desktop/Linux/第12章$ ./test
PID is :44831
int A                           A_addr=0x40407c  //  全局变量
int B=0                         B_addr=0x404068  //  全局变量
int C=2                         C_addr=0x404058  //  全局变量
static int D            D_addr=0x40406c          //  未初始化的全局静态变量
static int E=0          E_addr=0x404070			 //  已经初始化的全局静态变量
static int F=4          F_addr=0x40405c			 //  已经初始化的全局静态变量
static int G=5          G_addr=0x402008			 //  已经初始化的全局静态变量
const int H=6           H_addr=0x40200c          //  只读的全局变量

int a                           a_addr=0x7ffdca74b5ac    //  局部变量
int b=0                         B_addr=0x7ffdca74b5a8    //  局部变量
int c=2                         c_addr=0x7ffdca74b5a4    //  局部变量

static int d            d_addr=0x404074                  //  未初始化的局部静态变量
static int e=0          e_addr=0x404078					 //  已经初始化的局部静态变量
static int f=4          f_addr=0x404060					 //  已经初始化的局部静态变量
const int g=5           g_addr=0x7ffdca74b5a0            //  只读的局部变量

char char1[]='abcde'                     char1_addr=0x7ffdca74b59a    //  局部变量
char char1[]='abcde'                     &char1_addr=0x7ffdca74b59a   //
char *cptr ='1'                          cptr_addr=0x7ffdca74b590     //  指针局部变量
value of the cptr                        cptr_value=0x0x40200d
value of 0x40200d                        value_0x0x40200d = 49
int* heap = malloc(sizeof(int)*4)        heap_addr =0xd34260		  //  堆
int* heap = malloc(sizeof(int)*4)        &heap_addr =0x7ffdca74b588   //  栈

我们查看test文件的各种段信息

test：     文件格式 elf64-x86-64

节：
Idx Name          Size      VMA               LMA               File off  Algn
  0 .interp       0000001c  00000000004002a8  00000000004002a8  000002a8  2**0
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  1 .note.ABI-tag 00000020  00000000004002c4  00000000004002c4  000002c4  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  2 .note.gnu.build-id 00000024  00000000004002e4  00000000004002e4  000002e4  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  3 .gnu.hash     0000001c  0000000000400308  0000000000400308  00000308  2**3
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  4 .dynsym       000000d8  0000000000400328  0000000000400328  00000328  2**3
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  5 .dynstr       00000060  0000000000400400  0000000000400400  00000400  2**0
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  6 .gnu.version  00000012  0000000000400460  0000000000400460  00000460  2**1
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  7 .gnu.version_r 00000020  0000000000400478  0000000000400478  00000478  2**3
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  8 .rela.dyn     00000030  0000000000400498  0000000000400498  00000498  2**3
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
  9 .rela.plt     00000090  00000000004004c8  00000000004004c8  000004c8  2**3
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
 10 .init         00000017  0000000000401000  0000000000401000  00001000  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, CODE
 11 .plt          00000070  0000000000401020  0000000000401020  00001020  2**4
                  CONTENTS, ALLOC, LOAD, READONLY, CODE
 12 .text         000003b1  0000000000401090  0000000000401090  00001090  2**4
                  CONTENTS, ALLOC, LOAD, READONLY, CODE
 13 .fini         00000009  0000000000401444  0000000000401444  00001444  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, CODE
 14 .rodata       000002c3  0000000000402000  0000000000402000  00002000  2**3
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
 15 .eh_frame_hdr 0000003c  00000000004022c4  00000000004022c4  000022c4  2**2
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
 16 .eh_frame     00000100  0000000000402300  0000000000402300  00002300  2**3
                  CONTENTS, ALLOC, LOAD, READONLY, DATA
 17 .init_array   00000008  0000000000403e10  0000000000403e10  00002e10  2**3
                  CONTENTS, ALLOC, LOAD, DATA
 18 .fini_array   00000008  0000000000403e18  0000000000403e18  00002e18  2**3
                  CONTENTS, ALLOC, LOAD, DATA
 19 .dynamic      000001d0  0000000000403e20  0000000000403e20  00002e20  2**3
                  CONTENTS, ALLOC, LOAD, DATA
 20 .got          00000010  0000000000403ff0  0000000000403ff0  00002ff0  2**3
                  CONTENTS, ALLOC, LOAD, DATA
 21 .got.plt      00000048  0000000000404000  0000000000404000  00003000  2**3
                  CONTENTS, ALLOC, LOAD, DATA
 22 .data         0000001c  0000000000404048  0000000000404048  00003048  2**3
                  CONTENTS, ALLOC, LOAD, DATA
 23 .bss          0000001c  0000000000404064  0000000000404064  00003064  2**2
                  ALLOC
 24 .comment      00000023  0000000000000000  0000000000000000  00003064  2**0
                  CONTENTS, READONLY
 25 .debug_aranges 00000030  0000000000000000  0000000000000000  00003087  2**0
                  CONTENTS, READONLY, DEBUGGING
 26 .debug_info   000004af  0000000000000000  0000000000000000  000030b7  2**0
                  CONTENTS, READONLY, DEBUGGING
 27 .debug_abbrev 00000116  0000000000000000  0000000000000000  00003566  2**0
                  CONTENTS, READONLY, DEBUGGING
 28 .debug_line   00000181  0000000000000000  0000000000000000  0000367c  2**0
                  CONTENTS, READONLY, DEBUGGING
 29 .debug_str    0000028b  0000000000000000  0000000000000000  000037fd  2**0
                  CONTENTS, READONLY, DEBUGGING

我们再看一下进程中的虚拟空间分布：

walkerrev_ll@ll-PC:~/Desktop/Linux/第12章$ cat /proc/46748/maps
00400000-00401000 r--p 00000000 08:07 1055621

/home/walkerrev_ll/Desktop/Linux/第12章/test								//  .text
00401000-00402000 r-xp 00001000 08:07 1055621

/home/walkerrev_ll/Desktop/Linux/第12章/test
00402000-00403000 r--p 00002000 08:07 1055621                            //

/home/walkerrev_ll/Desktop/Linux/第12章/test
00403000-00404000 r--p 00002000 08:07 1055621                            //

/home/walkerrev_ll/Desktop/Linux/第12章/test
00404000-00405000 rw-p 00003000 08:07 1055621  							 //

/home/walkerrev_ll/Desktop/Linux/第12章/test
01776000-01797000 rw-p 00000000 00:00 0                                  [heap]

7f4d115bf000-7f4d115e1000 r--p 00000000 08:05 138774                     /usr/lib/x86_64-linux-gnu/libc-2.28.so
7f4d115e1000-7f4d11729000 r-xp 00022000 08:05 138774                     /usr/lib/x86_64-linux-gnu/libc-2.28.so
7f4d11729000-7f4d11775000 r--p 0016a000 08:05 138774                     /usr/lib/x86_64-linux-gnu/libc-2.28.so
7f4d11775000-7f4d11776000 ---p 001b6000 08:05 138774                     /usr/lib/x86_64-linux-gnu/libc-2.28.so
7f4d11776000-7f4d1177a000 r--p 001b6000 08:05 138774                     /usr/lib/x86_64-linux-gnu/libc-2.28.so
7f4d1177a000-7f4d1177c000 rw-p 001ba000 08:05 138774                     /usr/lib/x86_64-linux-gnu/libc-2.28.so
7f4d1177c000-7f4d11782000 rw-p 00000000 00:00 0
7f4d1179e000-7f4d1179f000 r--p 00000000 08:05 137789                     /usr/lib/x86_64-linux-gnu/ld-2.28.so
7f4d1179f000-7f4d117bd000 r-xp 00001000 08:05 137789                     /usr/lib/x86_64-linux-gnu/ld-2.28.so
7f4d117bd000-7f4d117c5000 r--p 0001f000 08:05 137789                     /usr/lib/x86_64-linux-gnu/ld-2.28.so
7f4d117c5000-7f4d117c6000 r--p 00026000 08:05 137789                     /usr/lib/x86_64-linux-gnu/ld-2.28.so
7f4d117c6000-7f4d117c7000 rw-p 00027000 08:05 137789                     /usr/lib/x86_64-linux-gnu/ld-2.28.so

7f4d117c7000-7f4d117c8000 rw-p 00000000 00:00 0

7fff9ae98000-7fff9aebb000 rw-p 00000000 00:00 0                          [stack]

7fff9af01000-7fff9af04000 r--p 00000000 00:00 0                          [vvar]

7fff9af04000-7fff9af05000 r-xp 00000000 00:00 0                          [vdso]
ffffffffff600000-ffffffffff601000 --xp 00000000 00:00 0                 [vsyscall]

我们总结一下：

• .data段保存的是那些已经初始化了的全局静态变量和局部静态变量
• .rodata段存放的是只读数据，一般是程序里面的只读变量和字符串常量
• .bss段存放的是未初始化的全局变量和局部静态变量
• 程序被加载进内存之后，在执行的时候需要用到栈、堆等空间，他们在进程中的存在也是以虚拟内存区域的形式存在的
  1. 栈中存放的是局部变量
  2. 堆中的内存空间的是程序员自己手动申请的，使用完之后需要释放。
